应急电源装置如何接线
随着信息技术的发展，人们对于电能的依赖程度逐步的加深，应急电源产品的使用也随之增多了，随之而来的问题也层出不穷。为了能让大家能在停电之后也能正常的工作和生活，应急电源的出现很好的解决了这个问题，但是应急电源装置的接线问题也随之而来，应该如何解决这个眼前的问题，成为我们的重点要解决的事情，下面我们从几个方面去分析一下：
要解决应急电源装置的接线问题首先我们需要了解一下常见的接线端的符号，只有了解了符号，我们才能更好的解决应急电源装置的接线的问题。
只要我们熟悉了符号，接线问题就不是困难的事情了
L:代表火线
L1:代表开关线
N:代表零线
PE:代表地线
BAT:代表电池、电池组
DR:代表驱动（DR-L、DR-N、DR+、DR- 对应的连接驱动的火线端、零线端、正极端、负极端）
Switch:测试开关
LED/DIM:调光接口
OUT:输出端 一般连接灯具
一般在应急电源上出现的基本就是这些符号标志了。我们需要注意的主要是主线接线、电池组、驱动和灯具连接的输出端，其他的一般不需要连接，当然，如果是驱动应急一体式的应急电源，驱动端也不需要连接，如果是驱动一体式的应急电源，我们只要连接主线。电池组、灯具就行。方便了一些。

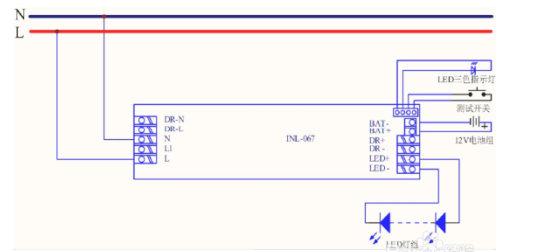

应急电源接线图

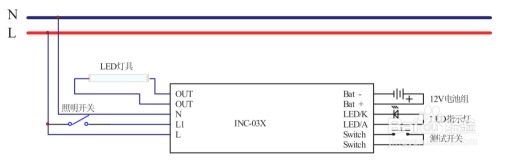

(单应急/无需主电照明)

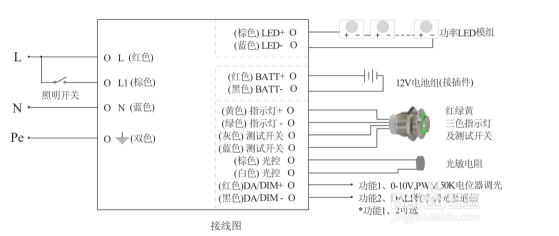

全功率应急电源接线图

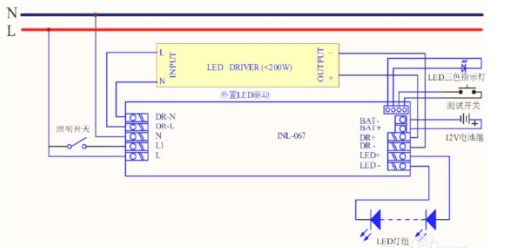

大功率应急电源接线图
以上就是应急电源装置接线的相关知识点，以后我们会更多的介绍应急电源装置接线的相关知识，有需要的读者可以把中山精密网站加入收藏，方便之后的查阅。
