JMW15系列框架断路器

适用范围

JMW15系列框架断路器(以下简称断路器)适用于交流50Hz、额定工作电流200A至6300A,额定工作电压交流380V、交流1140V的配电网络中,用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。

断路器在正常条件下可作为线路的不频繁转换之用，正常条件下也可作为电动机的不频繁起动之用，壳架等级额定电流630A的断路器还具有抽屉式。

符合标准:GB/T 14048.2、IEC 60947-2。

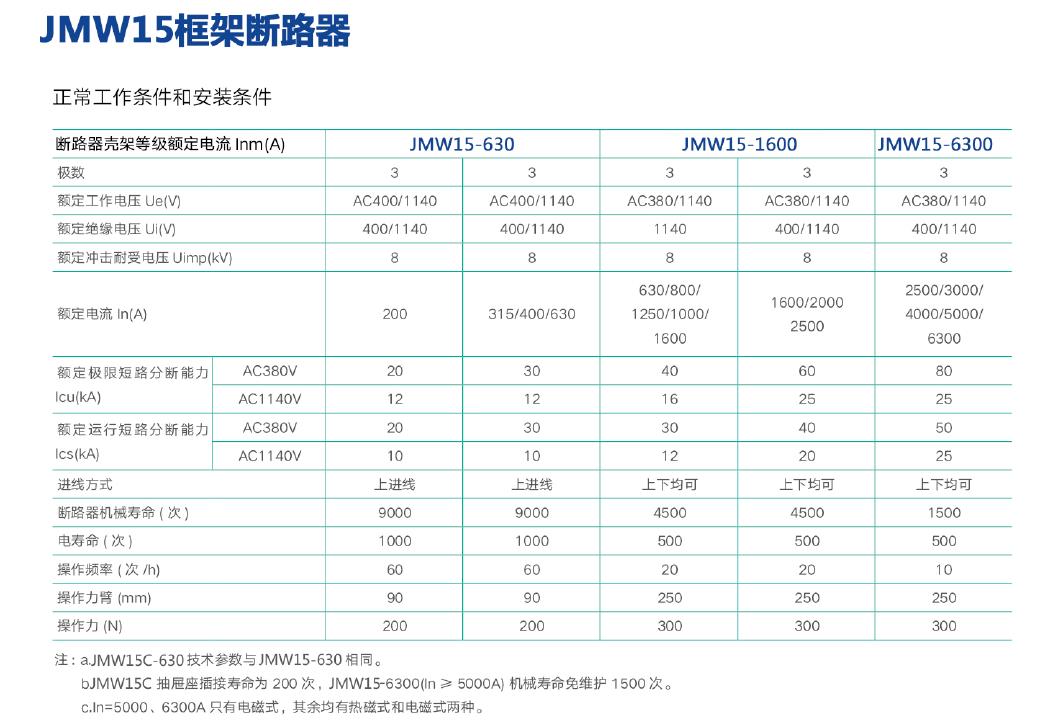

正常工作条件和安装条件

■周围空气温度为-5°C ~+40°C，24h的平均值不超过+35°C。

■安装地点的海拔高度不超过2000m。

■大气相对湿度在周围空 气温度为+ 40°C时不超过50%;在较低的温度下可以有较高的相对湿度;湿月的月平均湿度为90%，同时该月的平均温度为+25°C.并考虑到因温度变化发生在产品表面上的凝露。

■污染等级为三级

■额定工作电压 AC11 40V断路器安装类别l。额定工作电压AC400V(380V)及以下的断路器的安装类别为IV，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压延时用的电源变压器初级线圈与断路器相同外，其余均为III。

■断路器安装的垂直倾斜度不超过 5°C。

结构特点

■wns断路器:

该断路器为立体布置形式，触头系统、左右侧板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有“分"、"合"指示及手动断开按钮。其左上方装有分励脱扣器，内部下端装有与脱扣半轴相连的欠电压脱扣器。欠电压延时装置或热继电器分别装在下方。

■JMW15-1600、2500、6300wn式断路器:

该断路器为立体布置形式，触头系统，操作机构均安装在铁制框架上。上部装有灭弧系统,右面装有操作机构。有"分"、"合”指示及手动"合","分"按钮。左侧面装有分励脱扣器、欠电压脱扣器。欠电压延时装置或热继电器分别装在下方。

■JMW15C抽屉式断路器:.

该产品由断路器本体和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头系统支承导轨等。抽屉座由左、右侧板、铝支架、隔离触刀座、二次回路静触头系统、滑架等组成。正下方由操作摇手柄，螺杆等组成推拉操作机构。

■主回路接线方式:

■板后进出线(水平进出线)，抽屉式断路器常规为板后进出线。

■板前进出线(垂直进出线)，普通型断路器常规为板前进出线。

■板前进线、板后出线。( 抽屉式无)

■板前出线、板后进线。( 抽屉式无)
